Масштаб

Матеріали для самостійного опрацювання до уроку №4

за темою: " МАСШТАБ КРЕСЛЕНИКА"



І.ОПРАЦЮВАТИ ТЕОРЕТИЧНИЙ МАТЕРІАЛ



Для розуміння будови, форми та елементів деталі зображення її виконують в натуральну величину, зменшують зображення нескладної великої деталі або збільшують зображення деталі з малими розмірами. Масштаби бувають зменшення (1:2, 1:2,5, 1:4, 1:5, 1:10), збільшення (2:1, 2,5:1, 4:1, 5:1, 10:1) та натуральна величина (1:1). Масштабу 1:3 та 3:1 немає, оскільки на 3 більшість чисел ділиться з остачею. При збільшенні чи зменшення зображення розміри ставляться дійсні.



Масштаб записується в відповідній графі основного напису. Якщо одне з зображень виконане в іншому масштабі ніж в основному написі то зверху над зображенням ставиться масштаб з літерою М.

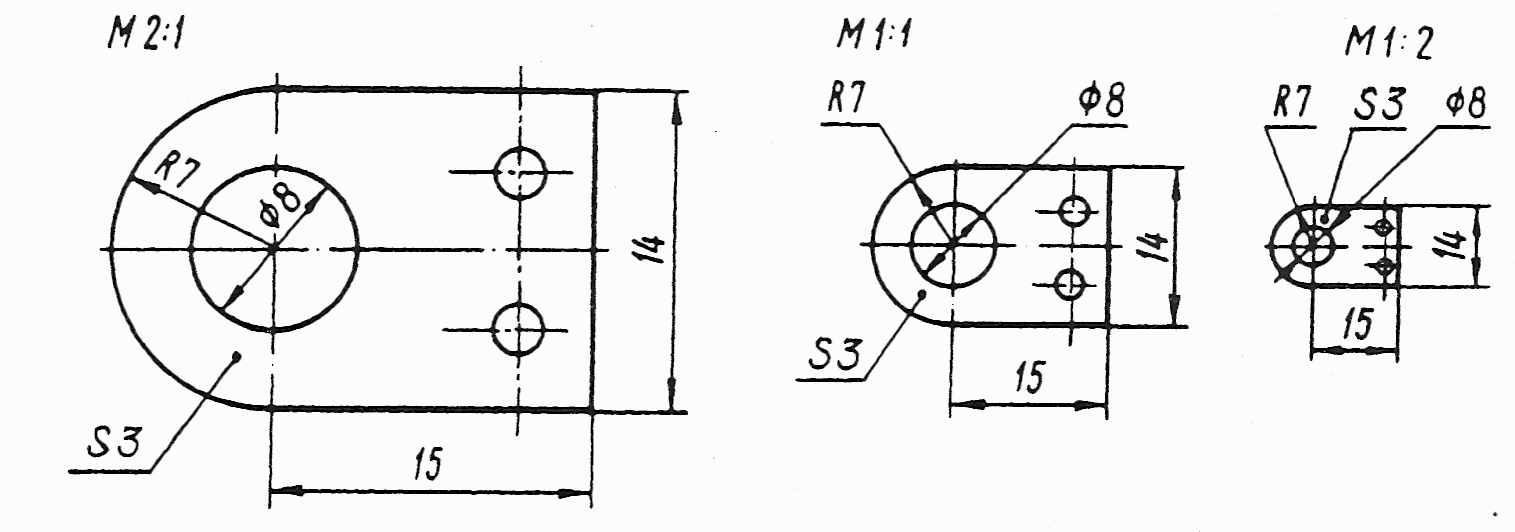

Важливо знати! За будь-якого масштабу на кресленику проставляють дійсні розміри, тобто розмірні числа, які вказують натуральні розміри зображеного предмета.
